BLUM kivetőpánt harmónikaajtó aluker. garn. 134` Rugó nélkül 78Z550AT11 Olcsó

BLUM 78Z550AT11 AVENTOS 134° köztes rugó nélküli clippes harmonikaajtó kivetőpánt garnitúra

• CLIP top zárószerkezettel
• 134°-os nyitásszög
• 3-dimenzióban állítható előlap
• komfortos mélységállítás csigamenetes megoldással



Tulajdonságok:

• Nyitásszög: 134°
• Pántkarhajlítás: Harmonika
• Pántedény rögzítése: csavarok
• Pántedény anyaga: Cink
• Zárószerkezet: rugó nélkül
• Oldalállítás: +/- 2 mm
• Mélységállítás: + 1.5/- 3 mm, komfortos állítás csigamenetes megoldással
• Szín: Króm/Ezüst

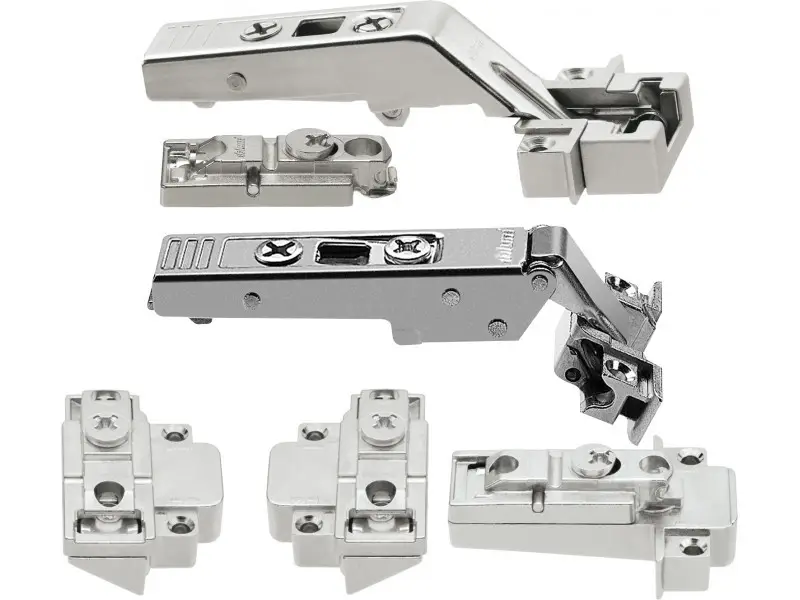

Tartalom:

• 2 x CLIP top 120°-os alukeretes kivetőpánt rugó nélkül (72T550A.TL)
• 2 x CLIP top-köztes kivetőpánt alukerethez rugó nélküli (78Z550AT)
• 2 x Egyenes excenteres szerelőtalp (175H5400)
• 2 x CLIP-szimmetrikus adapterlemez (175H5A00)
• 2 x CLIP-adapterlemez bal/jobb (175H5B00)



A termék NEM csak egy elemből áll össze. További termékek megvásárlása szükségletes a működéshez.

Fontos termékek

Erőhordozó készlet ( 2db szimmetrikus erőhordozó + 8db facsavar 4×35 mm)

22F2500 – teljesítményfaktor 2700-13500

22F2800 – teljesítményfaktor 10000-19300

Teleszkópos emelőkar készlet (2db szimmetrikus teleszkópos emelőkar)

Korpuszmagasság

480-610      22F3200

600-910      22F3500

840-1200    22F3900

Szerelőtalp teleszkópos emelőkarhoz

175H3100

Takarósapka készletek (1db jobb oldali takarósapka + 1db bal oldali takaró sapka + 2db mélynyomott márkajelzés)

22.8000 SW (fehér) / 22.8000 TG (sötétszürke)

CLIP top 120°- os kivetőpánt (csavarok nélkül¹)

70T5550

Szerelőtalp CLIP top 120°-os kivetőpánthoz (csavarok nélkül¹)

175H3100 / 177H3100E

¹Fa előlapokhoz használjon oldalanként 1 db facsavart, széles alukeretekhez használjon oldalanként 2 db süllyesztett fejű lemezcsavart.



Opcionális termékek

Servo-Drive készlet (1db servo-drive meghajtóegység, 1db servo-drive elosztókábel 1500 mm, 1db összekötő kapocs, 2db kábelvég vevő)

23.A000  – 3 erőhordozónál már ajánlatos 2 szinkronizált meghajtóegységet alkalmazni

Takarósapka készlet Servo-Drive megoldáshoz (1db servo-drive bal oldali takarósapka, 1db jobb oldali takarósapka+2db mélynyomott márkajelzés+2db servo-drive kapcsoló+6db BLUM távtartó útköző, átmérő = 5mm)

23.8000SW

CLIP top 120°-os köztes kivetőpánt

78Z5500 – 1200 mm korpusszélességtől ill. 12 kg előlapsúly felett 3 kivetőpánt szükséges, 1800 mm korpusszélességtől ill. 20 kg előlapsúly felett 4 kivetőpánt szükséges

Szerelőtalp CLIP top 120°-os köztes kivetőpánthoz

175H3100 / 177H3100E




Keskeny alukeretek

CLIP adapterlemez teleszkópos emelőkarhoz

175H5B00

CLIP top köztes kivetőpánt garnitúra alukerethez

78Z550AT10 – 1200 mm korpusszélességtől ill. 12 kg előlapsúly felett 3 kivetőpánt szükséges, 1800 mm korpusszélességtől ill. 20 kg előlapsúly felett 4 kivetőpánt szükséges
